Rysunek techniczny DWG otwierany wprost w przeglądarce — i od razu w 3D.
Bez instalowania AutoCADa. Otwórz plik, przybliż dowolne pomieszczenie jednym kliknięciem, przełączaj warstwy i oglądaj mieszkanie jako bryłę 3D zbudowaną z prawdziwych ścian z rysunku.
Sekcja 01
Projekt referencyjny i Twoje pliki
Plik mieszkania 4761 z ArchiCAD 22 — albo dowolny własny rysunek DWG/DXF.
Plik referencyjny
4761_dokumentacja techniczna.dwg
Mieszkanie 54,8 m² · 5 pomieszczeń + wariant łazienki Walk-In
54,8 m²
Powierzchnia użytkowa
264,0 cm
Wysokość ścian (2640 mm)
118,0 cm
Ścianka niska GK WC
61
Warstw ArchiCAD
524
Encje geometryczne
54
Zamknięte poligony ścian
38
Bloki wyposażenia
AC1032
AutoCAD 2018 · 227 KB

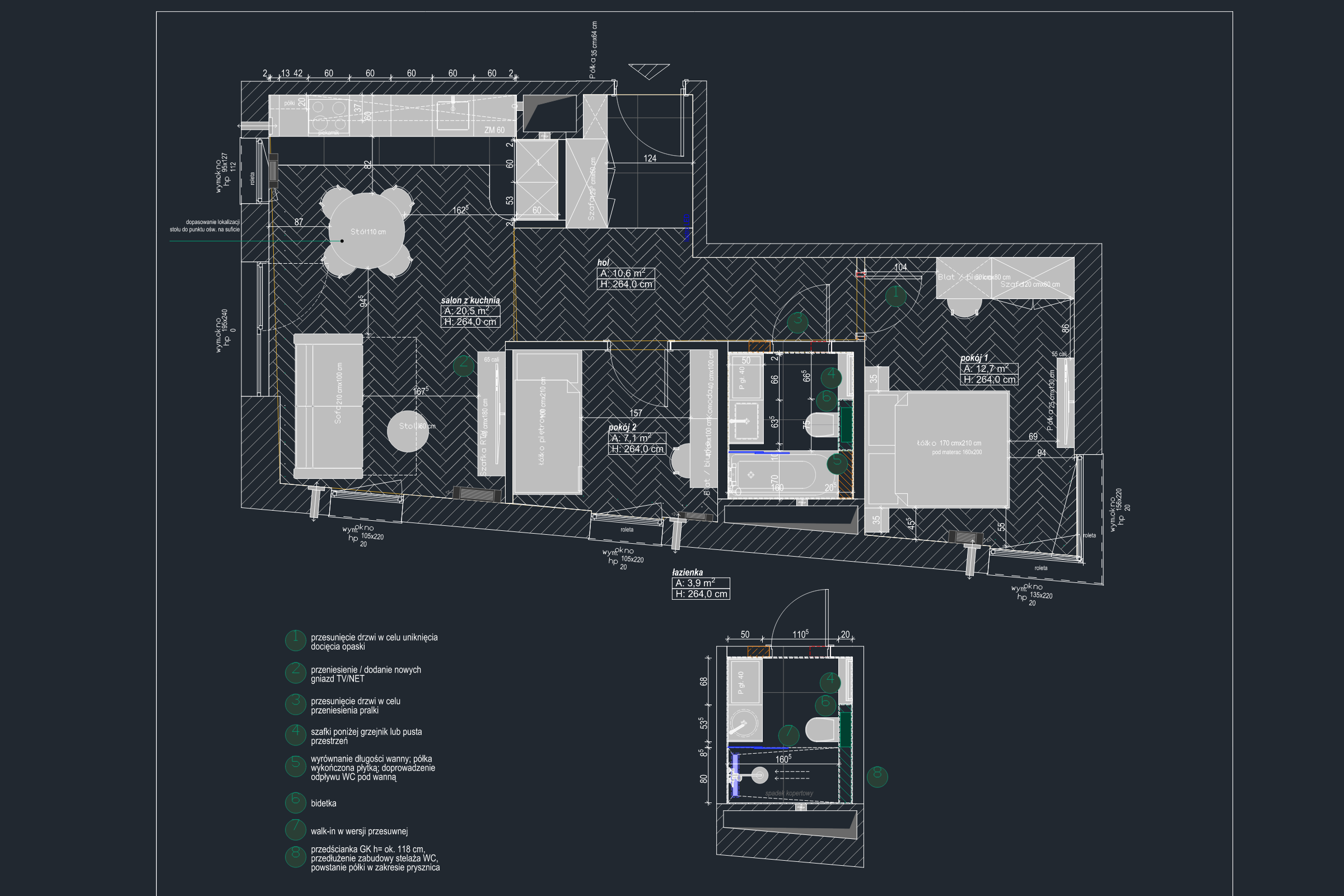

Podgląd rzutu · kliknij pomieszczenie
Przeciągnij i upuść
Otwórz własny plik .DWG lub .DXF w DeerCAD
Plik zostaje na Twoim komputerze — nic nie jest wysyłane na serwer.
Sekcja 02
Zdalne sterowanie oknem CAD
Kliknij pomieszczenie lub zestaw warstw — otwarte okno DeerCAD reaguje od razu.
Okno DeerCAD nie jest jeszcze otwarte. Możesz otworzyć je od razu na wybranym pomieszczeniu.
A · Nawigator pomieszczeń
B · Zestawy warstw (61 warstw ArchiCAD)
C · Konsola poleceń i podgląd odpowiedzi
Brak wiadomości. Otwórz okno DeerCAD i wyślij polecenie.
Sekcja 03
Studio 3D mieszkania 4761
Bryła zbudowana z 54 ścian, 6 podłóg i 38 mebli wyciągniętych z rysunku. Przeciągnij, aby obrócić.
Wczytuję model 3D…
Parametry pomieszczeń · H = 264 cm
| Pomieszczenie | Podłoga | Obwód | Ściany |
|---|
Ściany = powierzchnia brutto pod tynk i malowanie (obwód × 2,64 m, bez odliczeń otworów).
